- 企業類型：制造商
- 新舊程度：全新
- 原產地：中國
- 輸入電壓：342V ～528V
- 輸出電壓：L-N/0～450V ， L-L/0 ～779V
- 輸出電流：90A@單相
- 輸出功率：18kVA
- 頻率：15Hz ～200Hz
- 諧波：可編輯任意電壓諧波 2-100 次
- 尺寸（ mm）：699 (D) ×445 (W) × 133 (H)
- 重量：40kg

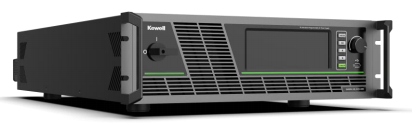

科威爾G6000P可編程雙向交流電源
產品方案
產品亮點
▲單機支持 3U/18kVA，體積小、重量輕、空間利用率高。
▲具備交流及直流輸出，支持 650Vdc 直流輸出，且直流模式大電流與交流有效值相同。
▲支持模擬電網 1ms 中斷工況，模擬電網電壓和頻率的擾動特性。
▲G6000P單機功率可達 18kVA，靈活并機實現更高功率擴容，且并機后性能參數與單機一致。

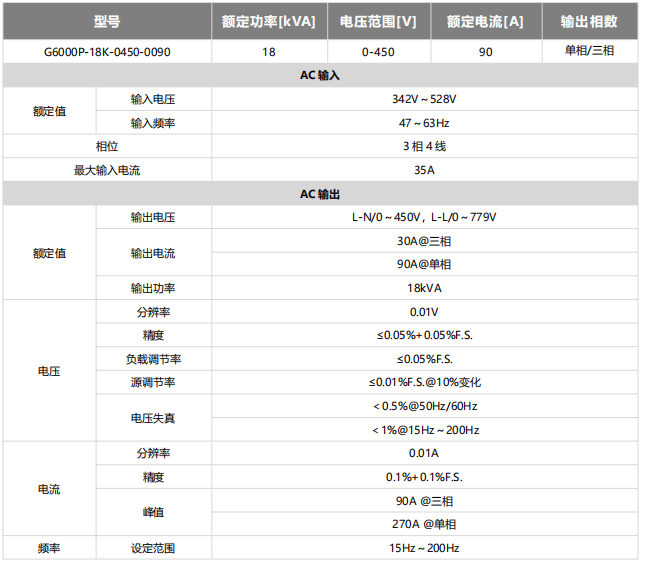

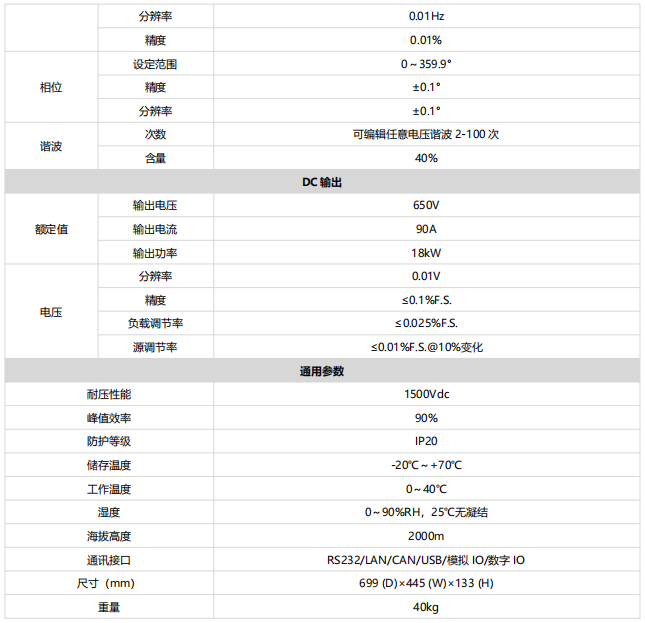

技術指標
正弦波模式功能說明

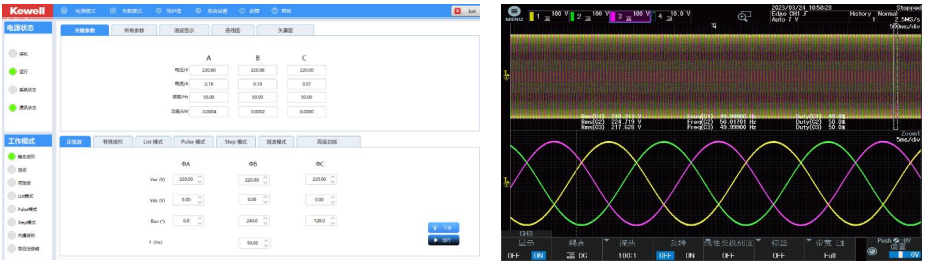

科威爾G6000P-18K-0450-0090可編程雙向交流電源具備靈活的操作模式，支持 AC、DC、AC+DC 輸出模式，其中 AC 模式具有三相聯動/三相 獨立/單相運行模式，可獨立設定幅值、頻率和相位等。其輸出具有步階、漸變、脈沖、諧波間諧波疊加、高 低壓穿越等多種運行模式；編程數據可保存，并支持導入導出。在此模式下可設定輸出的電壓、相位、幅值、頻率值，最小的設定的步長為：0.01V、0.01Hz，可設置 輸出模式為三相聯動/三相獨立/單相設定。 如圖 所示，三相聯動每相電壓幅值相同，相位角相差 120°。
LIST /STEP /PULSE 模式
具備 LIST、STEP 及 PULSE 等多種編程輸出模式，STEP 和 PULSE 模式提供單步 或連續的電壓變動，模擬電網干擾如周期瞬降，瞬間高壓，電壓漸降等；LIST 模式，在該模式下可 編輯更復雜的測試波形，支持 10 組工步編輯，每組可設置 20 個序列，且工步可循環設置，可模擬各種各樣 的電壓瞬降，中斷和變異的波形。
高低壓穿越功能

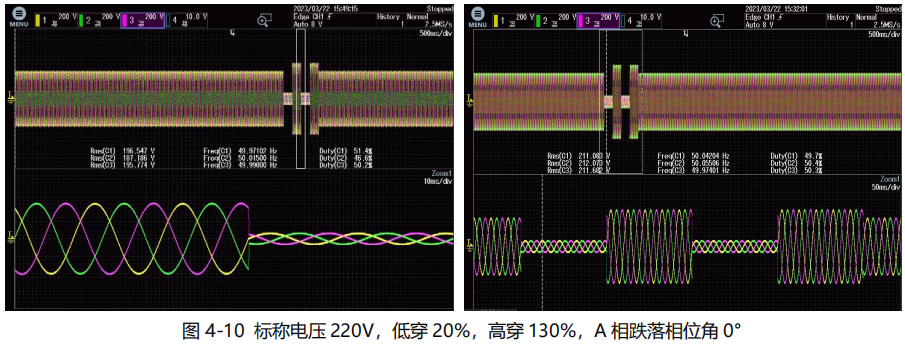

G6000P具備高穿、低穿、高低穿聯合測試功能，可實現單相、兩相、三相等穿越測試，高低電 壓聯合穿越測試如圖 4-10 所示。
波形編輯、諧波模式/間諧波模式
諧波疊加模式下支持 2-100 次諧波疊加，可同時疊加 99 種諧波，可設定各次 電壓的諧波幅值，模擬異常的電網環境，測試被測件的電網耐受能力。G6000 還支持軟件界面中顯示諧波含 量，并內置 30 種諧波電壓波形，方便用戶一鍵調用。內建多種不同類型的波形，如三角波、方波、削波、梯形波、鋸齒波等波形，用戶可以通過上位機或菜 單調用并在觸摸屏顯示出選擇的波形，不同類型的波形如下圖所示。
